Генератор импульсов ГИР-4-2.3М предназначен для преобразования угла поворота вала в
электрические сигналы и используется для измерения объема топлива, проходящего через топливный расходомер.
Устройство имеет два выхода, сигналы на которых сдвинуты друг относительно друга на 90°.
Данный генератор импульсов может быть напрямую подключен к контроллеру ТРК CPU-1 4.4.4. и CPU-2 5.5.4.
|
Тип датчика
|
Оптический
|
|
Габаритные размеры, мм
|
62.5 х 43 х 38.1
|
|
Напряжение питания
|
5…15 VDC
|
|
Потребляемый ток при Uпит = 5 V
|
7 мА
|
|
Потребляемый ток при Uпит = 12 V
|
15 мА
|
|
Тип выходов
|
Открытый коллектор
|
|
Макс. Ток выходов
|
0.5 А
|
|
Количество импульсов на один оборот вала
|
50
|

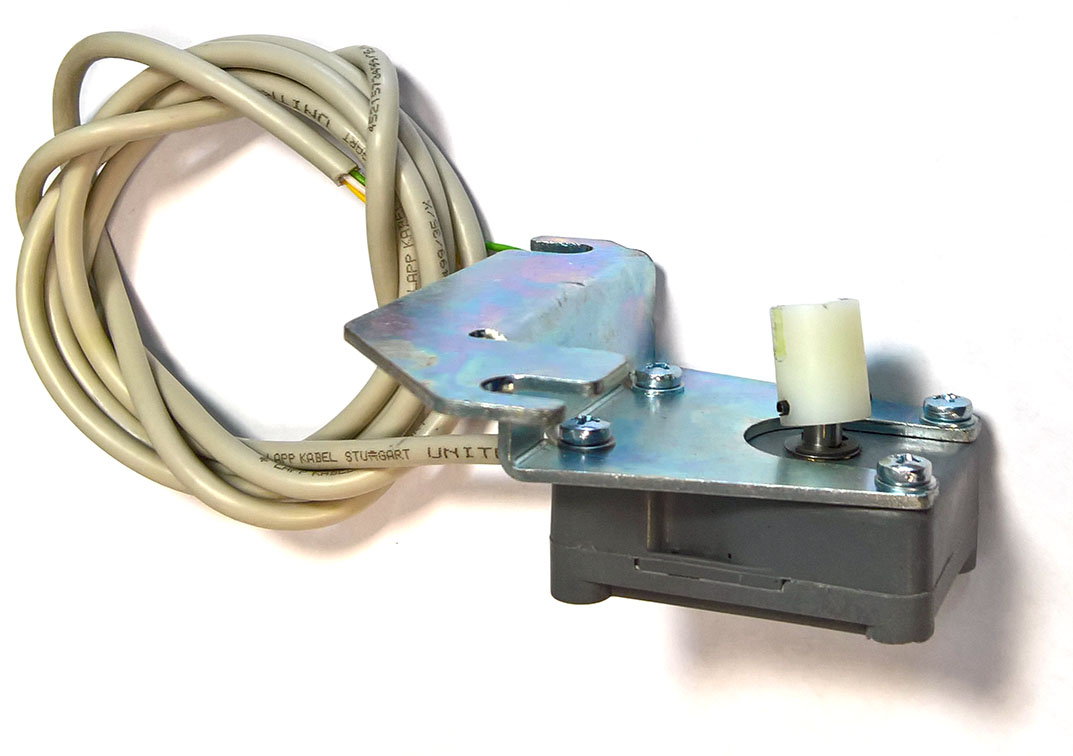

Фотография ГИР-4-2.3М показана ниже:
|
